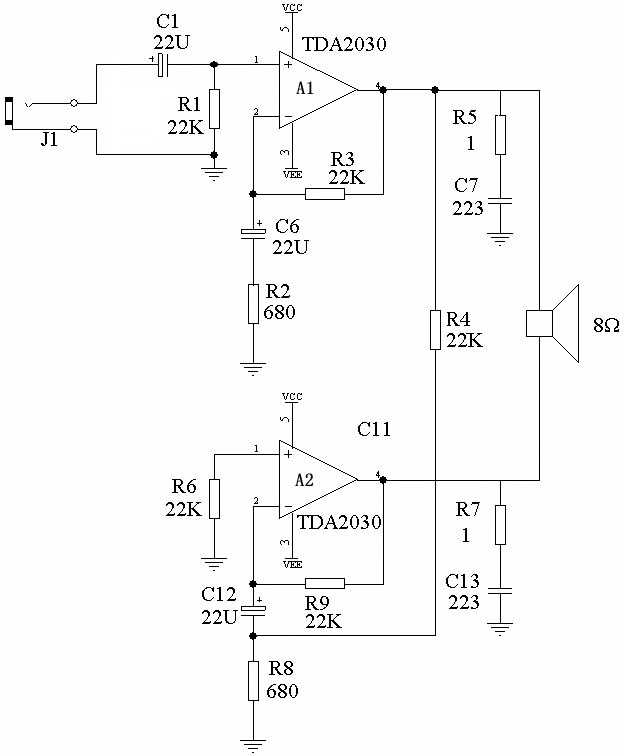

这是由ＴＤＡ２０３０或ＴＤＡ２０３０Ａ组成的ＢＴＬ中低音功放电路，效果完全可以满足业余听音要求。其原理如下：

声音信号由Ｊ１输入，于是在Ａ１上产生一个放大了的同相输出电压，这个同相输出电压，经Ｒ４，Ｃ１２连接到Ａ２的反向端（２脚），由深度负馈电路的“虚短”和“虚断”可知，其同相端与反向端电压相等，并且流过２脚的电流也几乎为零，所以Ａ２的１脚和２脚电压都为零。这样Ａ１的输出电流，几乎全部流过Ｒ９。这就是流过Ｒ１４和Ｒ９的电流几乎相等，两个电阻相等，两端的电压也相等，由于２脚为零，也就是Ａ２输出电压与Ａ１的输出电压相反，大小相等。这就是ＢＴＬ电路的巧妙之处。

当然作为实用制作，这个电路并不完善。但ＢＴＬ的核心部分清晰明了，电源部分读者可以自已设计制作，这样可以增加动手能力。

笔者建议扬声器采用８Ω的，因为ＢＴＬ电流较大。散热器也要够大，不然就有可能烧坏功放块。不过多试试也不妨，这个管子便宜。笔者也曾经因手头没有那种多页片的散器，而采用开关电源里面那种铝块（双面面积１５０平方厘米），烧坏过功放块。
