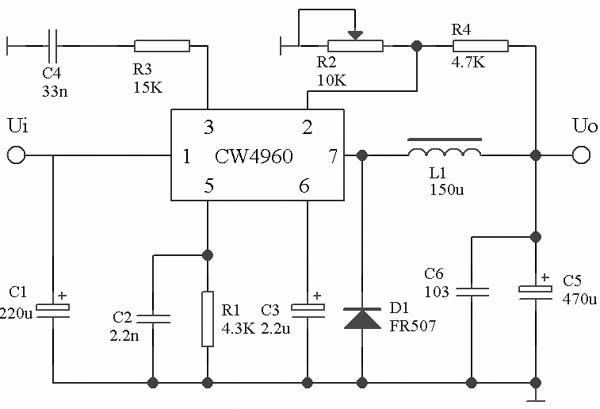

下图是由CW4960组成的开关电源，电路简单，外围元件极少。最高输入电压为50V，输出电压汇范围为5.1-40V连续可调，额定电流为2.5A，变换效率为90%，脉冲占空比可以在0-100%内调整。同时CW4960内部还有软启动、过热、过流保护功能。过流保护电流为3-4.5A，工作频率高达100KHz。

CW4960内部基准源为5.1V，采样由2脚输入，其输出电压为Uo=5.1×(R2+R4/R2)。

其中C1滤波用来减小输入电压的纹波，R1和C2决定开关电源的工作频率，f=1/RC，上图工作频率为106KHz，R3和C4为频率补偿网络，用以防止产生寄生振荡。D1为续流二极管，可选用肖特基或快恢复二极管，C3为软启动电容，一般取1-4.7uF。
