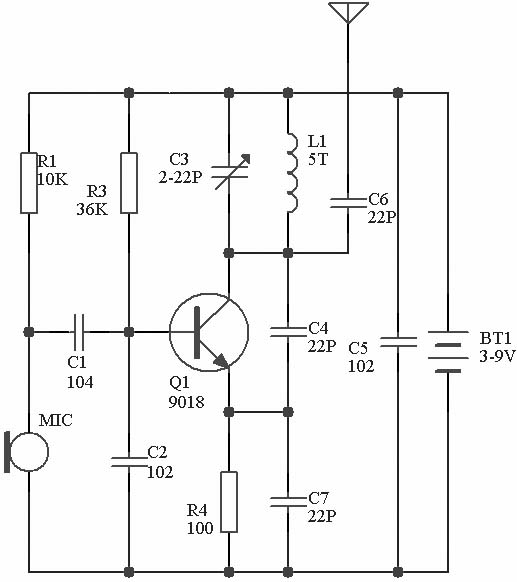

这是一款非常经典的单管调频发射电路，其中非常关键的是元件是发射三极管，多采用9018，8050，2SC2053,2SC1970等，这里选用唾手可得的9018，在空旷地方，发射距离可达几百米。可以用带调频的收单机收听。

电路工作原理如下：

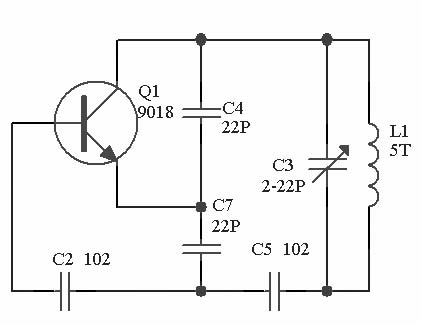

高频通路如下：

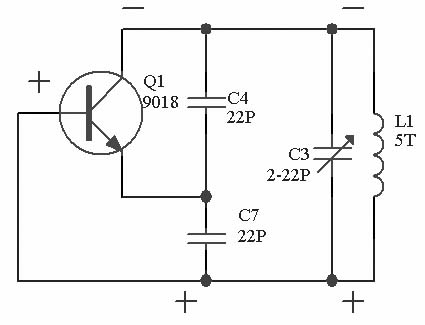

可以看出，其反馈电压，通过C4和C7分压得到。这种电路如何分析呢，比较常见的有极性分析法，但很多都是从三极管开始，这很容易把人搞糊涂，其实这里三极管是被动的，它是只通过放大，LC电路信号，来给LC补充能量。因些这儿LC是主动的。我们先从LC着手，从最简高频通路来看，假设LC两端下负上正，也即是三极管基极为正，因此集电极为负，与假设成立。满足振荡的相位条件。

制作中可以改变R3的值来改变三极管的静态工作点，获得电大效率。甚至可以用，两个1.5V的小钮扣电池，体积非常的小。R7也可以不要。C3可选用可调电容，也可用10P左右的陶瓷电容代替，不过，以后你只能通过改变L1来改变频率，L1用0.3mm的铜线在4mm左右的圆棒上绕5-10匝。MIC普通驻极体话筒。由于电路简单可用万用板连接，也可以用刀刻PCB板。整个制作元件非常好采购，如果有电池，其它元件也就2元左右。

调式：将收音机转至调频波段，来回搜索，听到没有噪声时，就可能是你的电台了，然后敲一敲电台，能听到声音。就说明你成功了，即使不行，你可以通过电调电感的匝距来改变频率。只要电路没错，元件没问题，你是绝对可以成功的。
