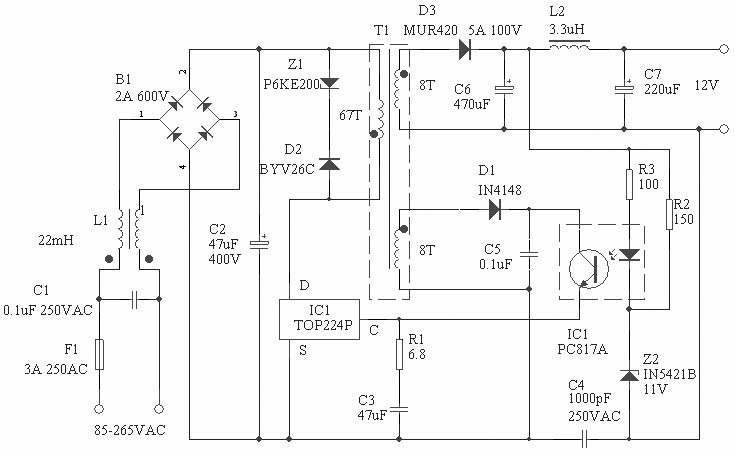

该电路以三端单片开关电源TOP224P和线性光耦PC817A为核心构成，交流电源经桥式整流后给高频变压器的初级绕组供电。Z1和D2用来钳制漏感产生的尖峰电压，Z1用反向击穿电压为200V的瞬态电压抑制器PKE200，D2为快速恢复二极管，也可选用UF4005。

次级经D3、C6、L2、C7整流滤波后得到12V的输出电压。其值由Z2、光耦中LED两端的压降和R3两端的压降之各来决定。反馈绕组由D1和C5整流滤波后，级TOP224P提供偏压。

L1为用以隔离开关电源和市电防止共模干挠，C4用于滤除初级和次级耦合带来的干挠。C1用以防止差模干挠。C3用以滤除TOP224P控制端的尖峰电流，同时也决定了自起动频率。
