一、Pin Swap

1．当线路图设定完成后，点选所要进行Swap Pin的元器件，点击右键，在下拉菜单中选择Edit Part，进入零件的编辑视窗。或者直接在编辑Part界面下做以下动作。

2．点选菜单View >Package

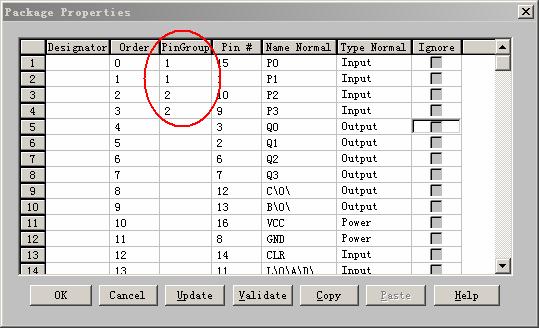

3．点选菜单Edit>Properties，弹出下面的对话框：

4．在对话框中有一栏PinGroup，即用于设定零件Pin脚是否可以进行Swap ，只需在Pin Group一栏设定相同的数字，如1，2，3。。。，具有相同PinGroup的Pin在导入Allegro后就可以做Pin Swap动作。

注意：系统不承认数字0，它已经内定用于设定为不能进行Swap。

5．当设定完成后，采用Capture直接转入Allegro的新转法，把Pin Swap的设定带入Allegro。

进入allegro的PCB板上，既可以针对设定的零件点选菜单Place>Swap>Pin做Pinswap动作了。

二、 Gate Swap (Function swap)

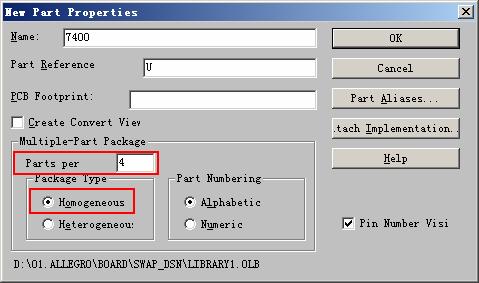

如果在用Capture建零件的时候使用了多Part零件封装，且个Part功能都一样的话，用新转发转入Allegro后该零件就默认带了Gate Swap功能了。

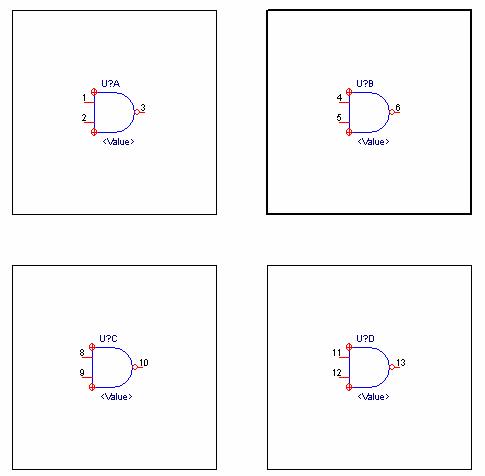

包含4个Gate的7400封装：

三、 Allegro中进行swap

菜单:Place>Swap下面有Pins和Functions Swap功能
