问：在 Allegro 中如何使用半径添加圆弧(Arc)?

答：在 Allegro 中，执行 Add—Arc w/Radius 命令，在 Allegro 窗口的下面命令信息部分， 你将看到如下的提示：Pick arc CENTER point…

在屏幕上适当的位置上点击鼠标左键，设置圆弧的中心点，这时，你可以看到 Allegro窗口的下面命令信息部分得到如下的提示：Pick arc START point…

向右移动光标，在适当的位置上点击鼠标左键，设置圆弧半径及圆弧的起始点，在Allegro 窗口的下面命令信息部分，你将看到如下的提示：Pick arc END point…

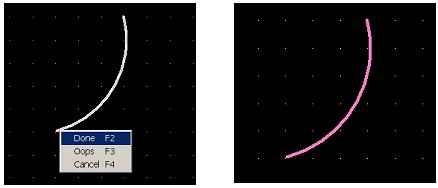

移动光标，在适当的位置上点击鼠标左键，设置圆弧的结束点。 点击鼠标右键，选择Done命令，或者按 F2 键，完成圆弧 的绘制。

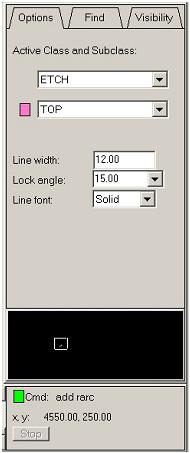

注意：在执行Add—Arcw/Radius命令后，注意Allegro 控制面板中各项内容的设置。 你需要为你绘制的圆弧设置适当的类(Class)和子类

(Subclass)、线宽(Line width)、最小增加角度(Lock angle)和线的类型(Line font)。

也就是说，执行 Add—Arc w/Radius 命令进行可以完 成圆弧形状的绘制，而绘制圆弧的属性，则需要在控制面 板的 Options 表格中设置和定义。
