学习了一段时间allegro，你是不是也对SKILL函数有了一定的认识，也收集了不少skill函数吧，但是不是又对函数的应用感到麻烦和被动。现在就说一下怎样把函数加载到应用菜单，利用鼠标点击轻松执行。因为好多人不知道怎么使用，我也是摸索出来的，供大家参考，独乐乐，与人乐乐，孰乐？！

1、 设定环境变量

：

首先建立SKILL和SUTENV（这个文件名可以随意起，）两个文件夹，位置可以随意放置，不过我是放在了candence 文件夹下，这样感觉比较整齐。然后添加环境变量系统变量和用户HOME 变量，如下图。

系统变量

HOME变量

2、 设定allegro.ilinit 文件

：

在SUTENV 文件下建一个PCBENV 文件夹，接着在PCBENV 下面建一个名为allegro后缀为ilinit的文档，可以用写字板或者像UE 程序编译之类的软件，设置语法如下

setSkillPath(buildString(append1(getSkillPath() "D:/Cadence/SPB_15.7/skill")));

load("xxx.il");

load("xxx.il");

…

…

…

“D:/Cadence/SPB_15.7/skill”就是设定好的SKILL 文件夹的位置，注意“/”而不是“”，“xxx.il”代表着所要加载的函数。现在可以把所需的skill函数全部放在SKILL文件夹里吧。

3、 修改allegro中的菜单

：

可以选择把设定的菜单放在HELP之前，名子自己定，内容自己添加。设置的代码如下：

POPUP "&Sutee"

BEGIN

MENUITEM "&Align Symbol", "align_sym"

MENUITEM "&DRC Walker", "drc walk"

MENUITEM "&Hilight Net without TP", "hl_ntp"

MENUITEM "&Netlist Editor", "net_editor"

MENUITEM "&Unit mil/mm", "cale"

………

……

END

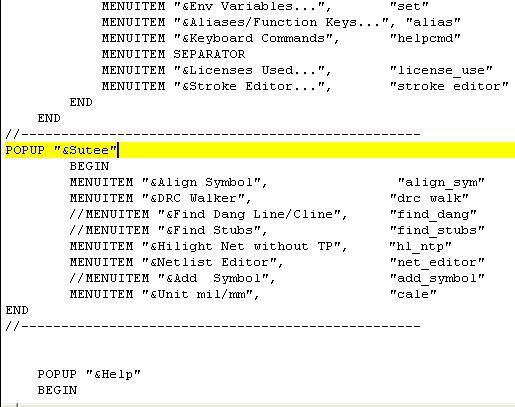

"&Sutee"主菜单名字，"&Align Symbol"下拉菜单内显示的名字，"align_sym"加载的skill 函数的文件名。把上面的代码分别添加到allegro.men、apd_xl.men、cbdsymbol.men 和pqlayout.men文件中。如下图的例子：

注意：每加载一次SKILL函数都要重新启动一下allegro软件。

好了，要做的工作已经做完，接下来任务就是你的了，想添加什么skilL函数随便你啦！！

希望给你带来好的帮助！
