1. 实验要求及目的：

前面三个实验我们都只用到了LED，也就是输出。但是我们做的东西多半都是需要人机交互的，所以不能光是有输出，还应该有输入（其实前面也用到了输入，那就是时钟）。这个实验我们会用到按钮，通过按钮输入，判断逻辑，然后利用LED来显示出来逻辑输出结果。

这个实验主要是体会一下输入的用法，难度比较小。主要实现的是C＝A •B这个功能。

使用软件：Quartus II 5.0。

2. 硬件原理图：

LED灯的原理图可以参考前面实验的图，就不再贴了。

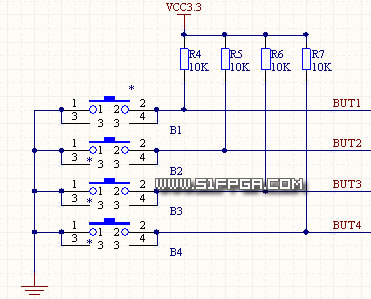

我们这个实验用到两个按钮，BUT1和BUT2，分别对应实验板（REV.B）的78和77引脚。按钮平时的状态应该是高“1”，按下之后FPGA的引脚输入变成低“0”。输出为LED1，引脚为实验板（REV.B）的79引脚。

3. 程序设计

（1）设计分析：

（2）源程序exp4.v

程序代码：

// Base logic exp

// Designed By Smokingfish @ www.51FPGA.com zhiyuh@163.com

module exp4(led,a,b);

input a,b;

output led;

assign led=a&b;

endmodule

程序简单明了，不用我多讲什么吧，大家都应该明白是什么意思。这实际就是一个与门，如果有一个输入为0，那么输出就为0，这样就点亮了LED。

4. 实验步骤

（1）打开Quartus II软件，进入集成开发环境，点击File->New project wizard..新建工程项目exp4，直接点击Finish。

（2）点击File->New..在该项目下新建Verilog HDL源程序文件exp4.v，输入上面的源程序代码并保存。

（3）选择所用的FPGA器件----EP1C3T144C8，以及进行一些配置。

选择配置器件，如果要下载程序到EPCS1的话。

选择不需要使用的IO功能。选择As inputs，tri-stated。

点击两次ok，回到主界面。

（4）为工程项目锁定引脚：利用以下TCL文件为工程锁定引脚。

程序代码：

#Pin_Setup.tcl

# Setup pin setting

set_global_assignment -name RESERVE_ALL_UNUSED_PINS "AS INPUT TRI-STATED"

set_global_assignment -name ENABLE_INIT_DONE_OUTPUT ON

set_location_assignment PIN_79 -to led

set_location_assignment PIN_78 -to a

set_location_assignment PIN_77 -to b

（5）编译工程项目：点击Processing->Start Compilation。

（6）仿真： 自己建立仿真文件检查自己的设计是否正确。

（7）下载目标文件到板子上：点击Tools->Programmer，选中Jtag模式，并且选中目标文件，然后点Start。

第四个实验结束了，很快吧，学到什么没有呢？不要说没有哦。

你也可以试着做一些其他的实验，比如非门，或门，38译码器等等，自己设计出来比跟着别人做更有意思的。

这个实验就不贴录像了，我只有两个手，不好拍。效果就是按下BUTTON1或者BUTTON2都能点亮LED1。
