一直用PROTEL进行PCB画图，最近开始使用Allegro，个人感觉Allegro还是好使得多。由于是初次使用，所以对着教程一步步操作，就这样还是走了些弯路，画一个小板子折腾了两天。最后生成加工文件时，由于教程上说得不够清楚，也摸索了好一阵子。现将Allegro加工文件的生成过程小结以下，以供Allegro新手参考。

1、设定和生成底片

我们加工电路板，可以将PCB图纸给工厂，工厂会根据PCB图，生成各个图层的Gerber文件，然后加工。为了保密，可直接将生成好的Gerber文件给工厂加工。加工一个双面带阻焊的双面板，上下文字，则需要交给工厂的文件有：顶层布线层top.art, 底层布线层bot.art, 顶层阻焊层top_sod.art, 底层阻焊层bot_sod.art, 顶层丝印层top_sil.art, 钻孔层drill.art, NC drill 数据文件drill_np.tap。

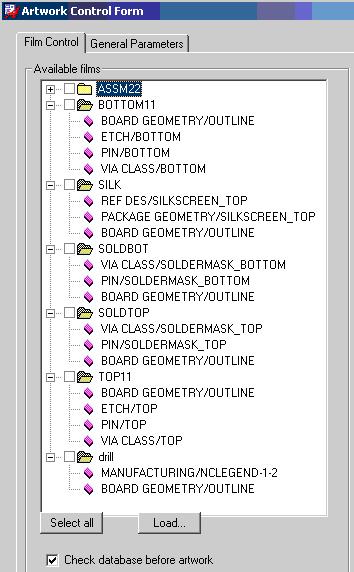

首先设定需要加工的各个层，点击Manufacture>Artworks…。 设定相应的加工层，没有的点击右键添加。在此设定好后如图1。每一层都需要加入outline。其他的根据需要添加。

2、产生钻孔资料

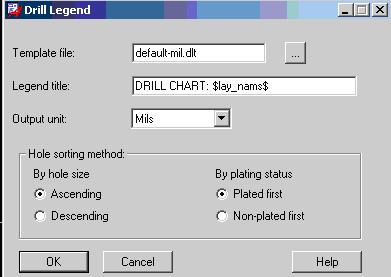

Manufacture>NC>Drill Legend…,见图2。

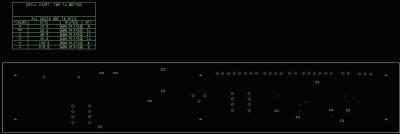

将生成的钻孔资料表格放在drill.art层中。则在该层中，可看到不同的钻孔采用不同的标志来显示。如图3。

（注：孔的标志实在孔的定义时定义的，开始的时候我没注意这点，在定义孔的时候没有定义孔的符号，在这时，不能显示孔的标志）。

3、生成底片文件

在各个层定义好后，既可生成加工底片，点击Manufacture>Artworks…。在Gerneral Parameters 中选中Gerber RS274X, 然后在Film Control 中选中需要生成的层，点击Create Artwork既可在当前目录下生成需要的art文件。

4、NC drill 数据文件生成

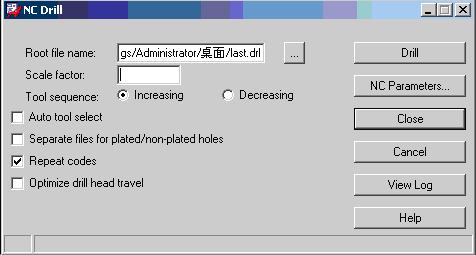

最后还需要孔的详细定位信息文件。点击Manufacture>NC>NC Drill…,在弹出图4，中点击Drill即可。

将上面生成的art文件和NC drill 数据文件直接交给工厂加工即可。
