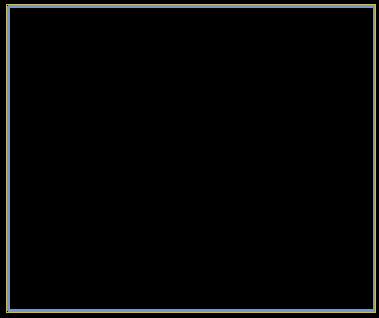

1. Click,在 Anti EtchVcc Layer,在紧贴Outline 画出一封闭区间，建议线宽采用40－60mil。此区间就是Negative Plane 的实际大小。如图：

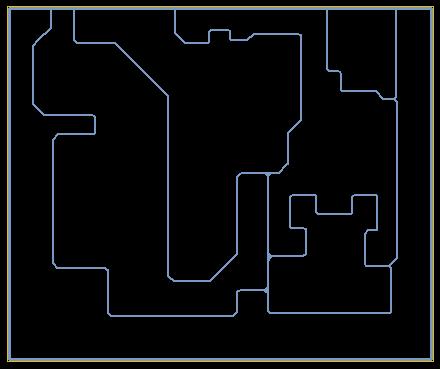

2. Click , 在 Anti EtchVcc Layer, 切出各电源区域。建议线宽采用20-30mil.

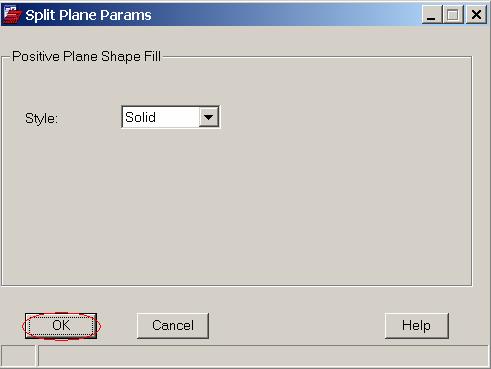

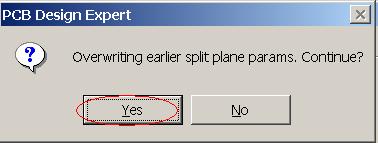

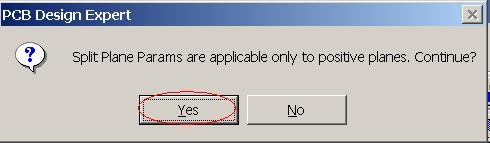

3. 打开Vcc(Etch)层 ,选取菜单命令EditSplit PlaneParameter

15.1 以上版本此步骤可省略

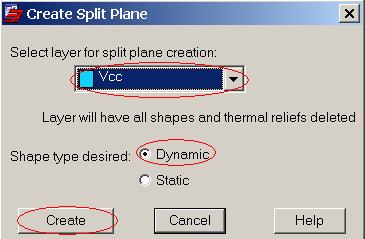

4. 执行菜单命令EditSplit PlaneCreate,15.1 以上版本会弹出下面Form

14.0—14.2 版本 要在屏幕右侧Tab 中的Option 的Active Class 和Subclass 选则为 Etch 和 Vcc

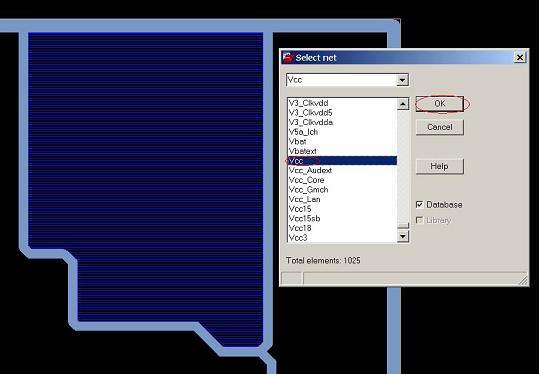

5 .选择相应的Net，直到最后一块区域完成。
