Allegro 布线规则设置说明
2012-10-15
lindawang117
标签:

布线规则的设置通常包括线宽和线距两大部分。PCB 布线经常会要求对重要的信号线进行规则的设置。下面就以一主板Layout guide 为例部分说明之。

1. 首先是对整板未定义线规则的设置

,如下表所示:

Net Name

Width

Spacing

Net Group

Non-special Signal

Inner layer: 4

Outer layer: 5

Inner layer: 4

Outer layer: 5

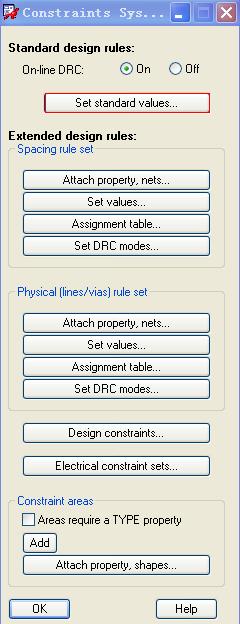

选择 打开set standard values

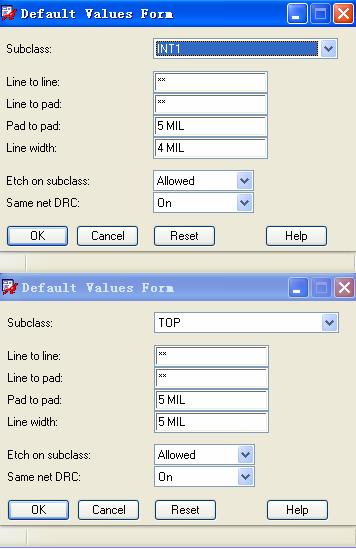

这里规定了Default line 在outer layer(TOP)和inner layer(INT1)中的line width 和pad to pad 的间距。

2. 接下来设置HOST 部分,

见下表要求:

Net Name

Width

Spacing

Space with other

signal

Net Group

FSB Signals

Inner layer: 4

Outer layer: 5

8/10

20

HOST

首先将属于此网络的所有net 定义为同一组,即BUS NAME=HOST

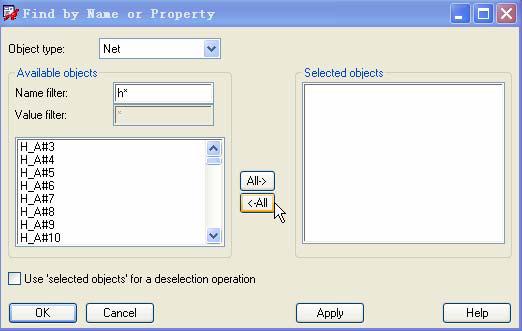

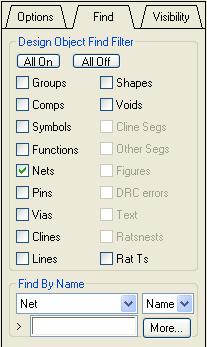

选择Edit-Properties 并在右侧的当前命令栏中点击More 打开Find by name or property 窗口,ok

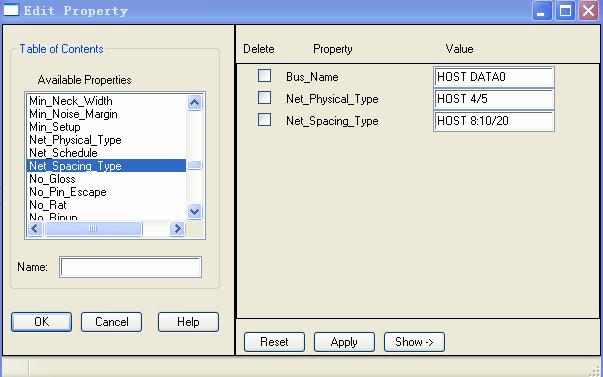

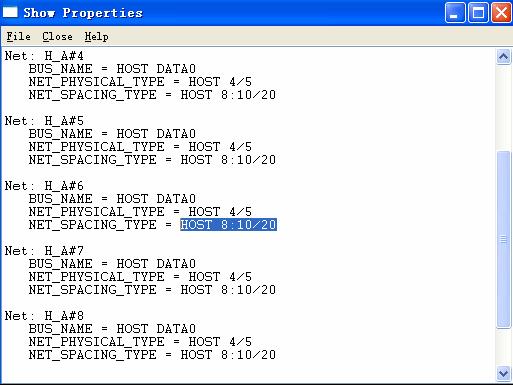

这样就可以得到下面的窗口:

至此一组HOST 线设置完毕,用同样的方法我们可以继续将DDR 等部分的线设置完

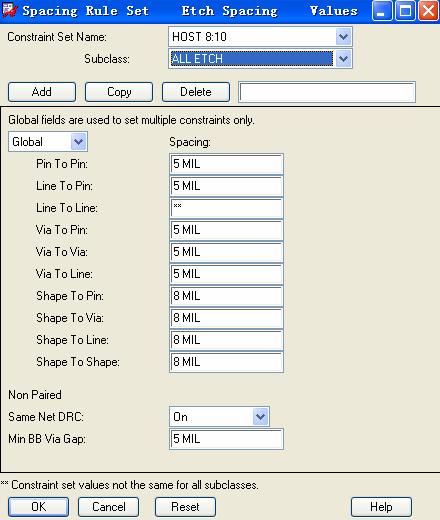

3. 重新打开,选择spacing rule set-set value

,点击ADD 添加HOST 8:10

然后在Subclass 中,顶底层Line To Line 的间距为10,内层为8.

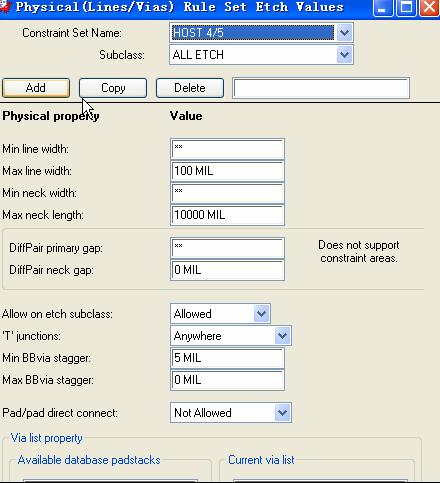

4. 选择physical rule set-set value

,点击ADD 添加HOST 4/5

然后在Subclass 中,顶底层的线宽为5,内层为4.

5. 最后,无论是线宽还是线距都需要在assignment table 中进行和其他NET 的匹配。
